Магнитни шини ACA 48V: как да изберете и монтирате

Магнитната шина 48V е най-гъвкавият начин да осветите дом. Спотовете, линейните модули и пенделите щракват в шината с магнит, местят се на ръка и се сменят, когато смените мебелите. В тази статия обясняваме как да изберете шина ACA Lighting, какво задължително трябва в поръчката, как се смята захранването и как се монтира.

Какво е магнитната шина 48V и защо е удобна

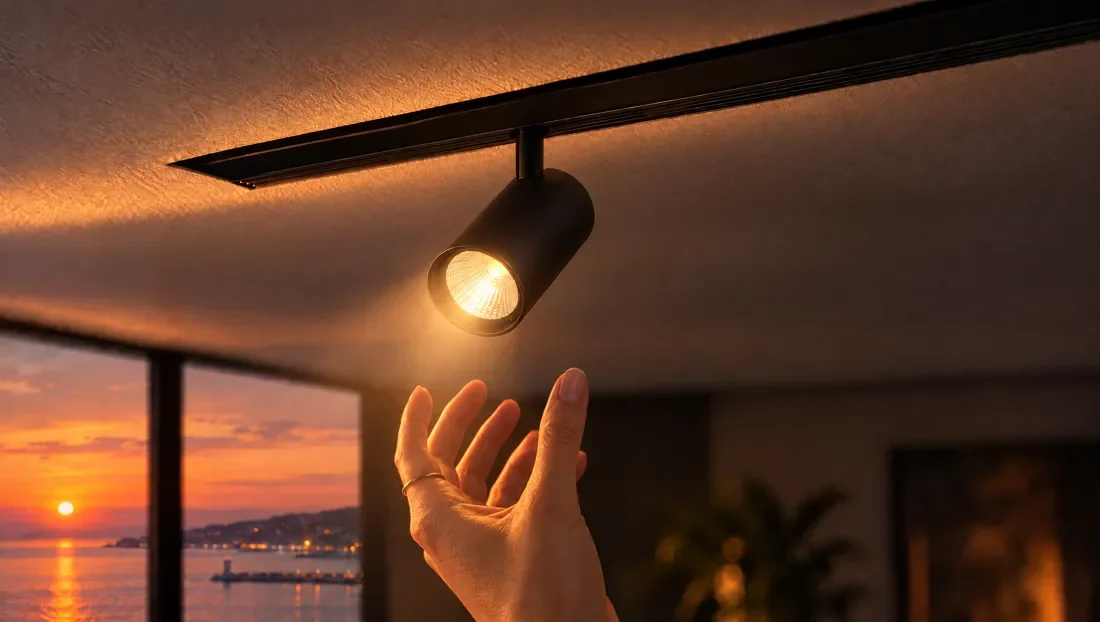

Шината е тесен алуминиев профил, по който тече безопасно ниско напрежение - 48V DC. Вътре има медни ленти за тока и магнитна лента, която държи модулите. Модулът се поставя в шината и веднага светва, без инструменти и без да викате електротехник всеки път.

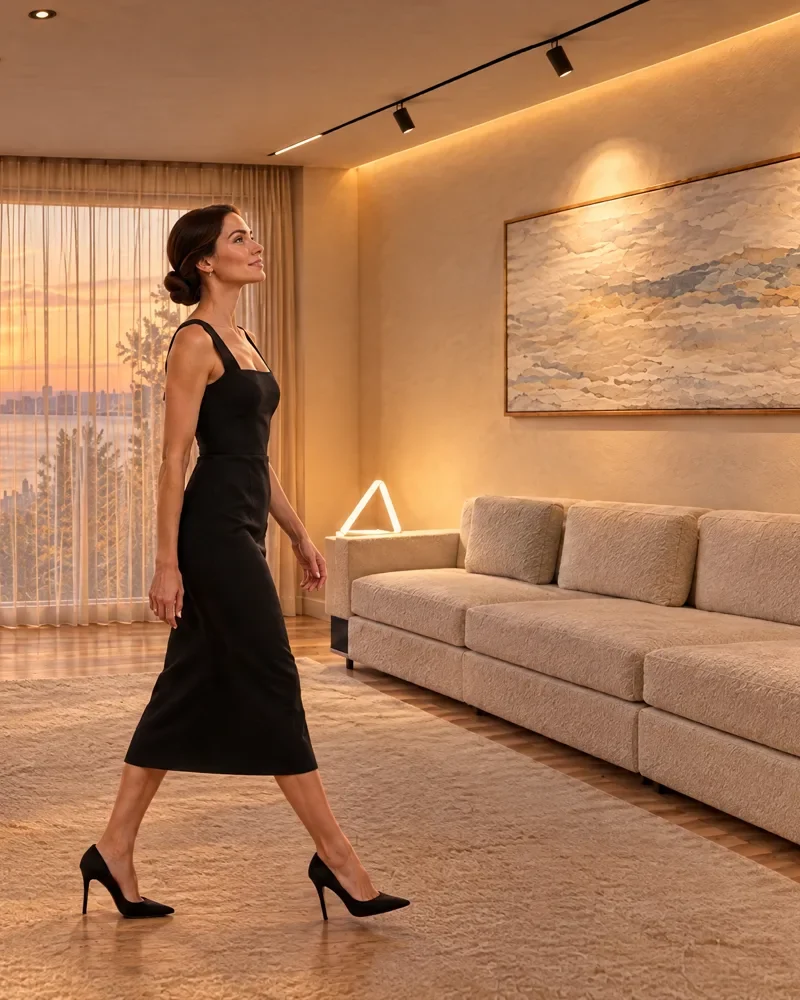

• Свобода: преместете спота към новата картина или добавете линеен модул над масата за секунди.
• Чист таван: при вградената шина се вижда само тесен черен процеп.
• Една система, много светлини: акцентни спотове, равномерна линейна светлина и пендели на една и съща шина.
• Безопасност: 48V е ниско напрежение, а модулите се сменят при включено осветление.

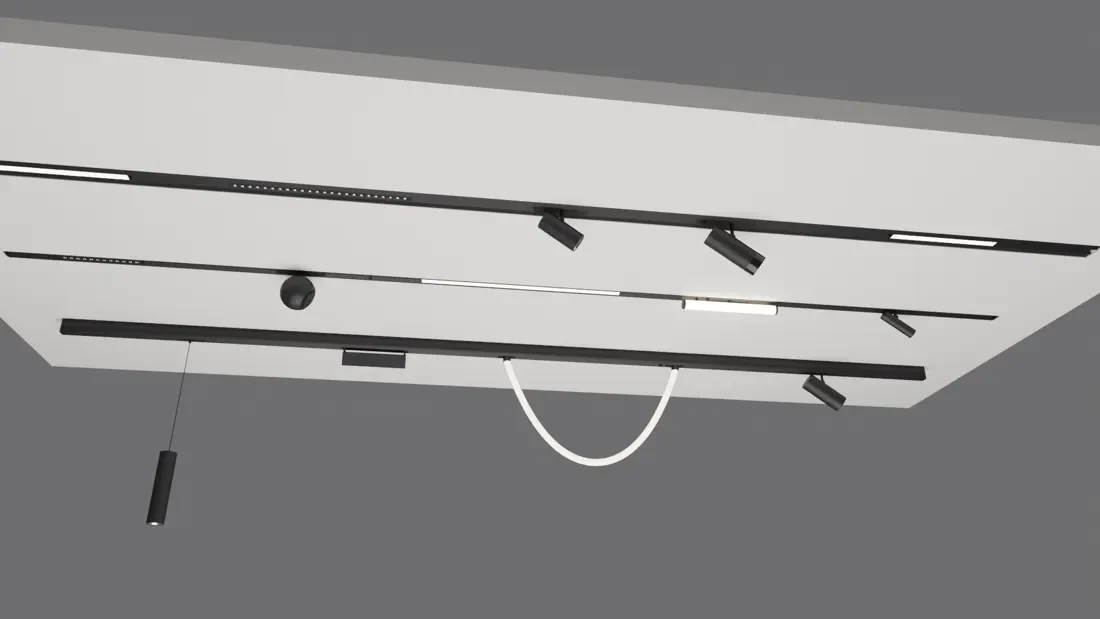

Три вида шини: вградена, с рамка и открита

ACA Lighting предлага три линии шини с еднакви модули. Изборът зависи от това дали таванът е още отворен.

Шините са с дължина 1, 2 и 3 m, в черно и бяло - белият профил се слива с белия таван, черният го подчертава. По-дълги трасета се правят от няколко шини със съединители.

Модулите: спотове, линейни и пендели

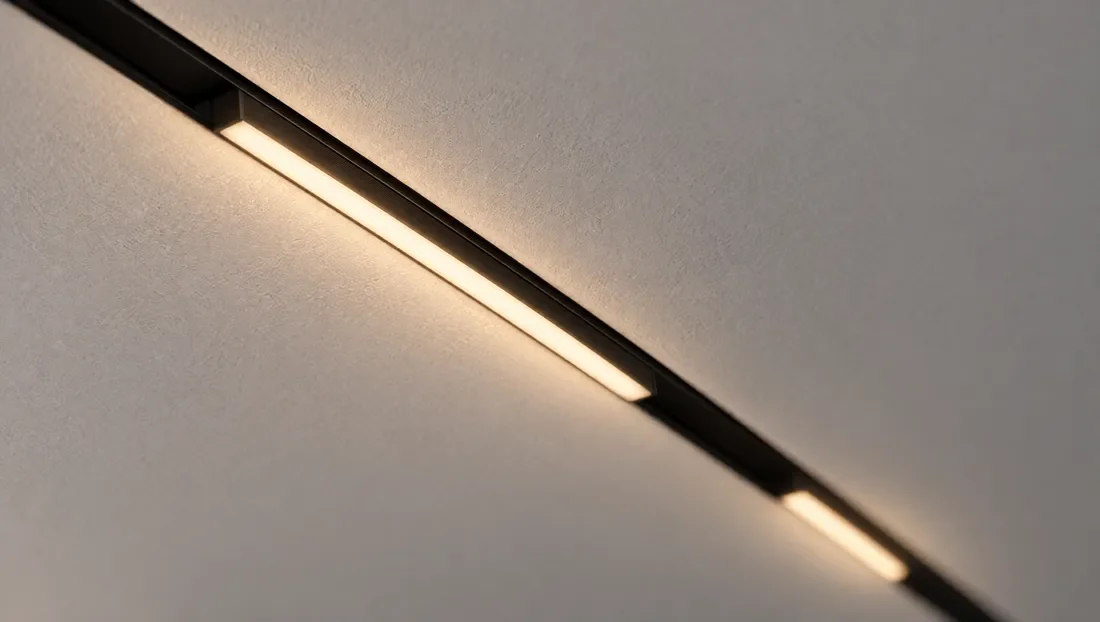

Всички модули работят на 48V и се поставят във всяка от трите шини. Най-използваните серии:

Всички модули се предлагат в черно и в бяло, в тон с шината, и с избор на светлината: топла (3000 K) или неутрална (4000 K), с цветопредаване CRI 90.

H HUBE1230B – ACA Lighting LED прожектор за магнитна шина в черен31,70 €В наличностВиж продуктаE EDNA2030B – ACA Lighting LED прожектор за магнитна шина в черен62,88 €В наличностВиж продуктаACA Lighting LUCCA2030B – LED осветително тяло за магнитна шина в черен25,56 €В наличностВиж продуктаACA Lighting MEYE2430B – LED осветително тяло за магнитна шина в черен37,83 €В наличностВиж продуктаHube HUBEP930B – ACA Lighting LED пендел за магнитна шина в черен36,30 €В наличностВиж продукта

Какво задължително трябва в поръчката

Най-честата грешка е да се поръчат шина и модули, но не и частите, без които системата не тръгва. За всяка шина или група свързани шини ви трябва:

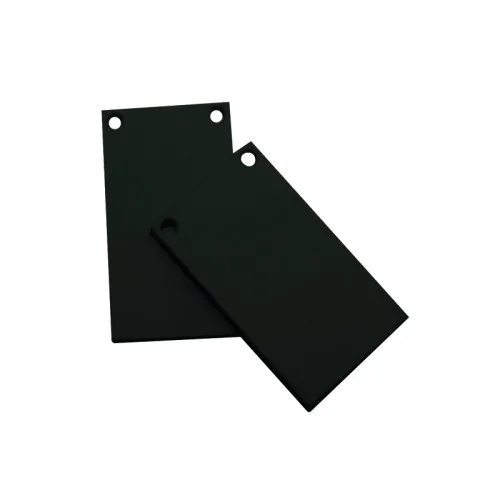

1. Шината - дължината на трасето. Крайните капачки идват с шината.
2. Захранване - един от двата варианта:
   • захранване, което се поставя вътре в шината (100 W или 200 W) - просто и без отделна кутия;
   • външно захранване (120, 240 или 320 W) плюс захранващ извод към шината - когато захранването е скрито в тавана или в шкаф.

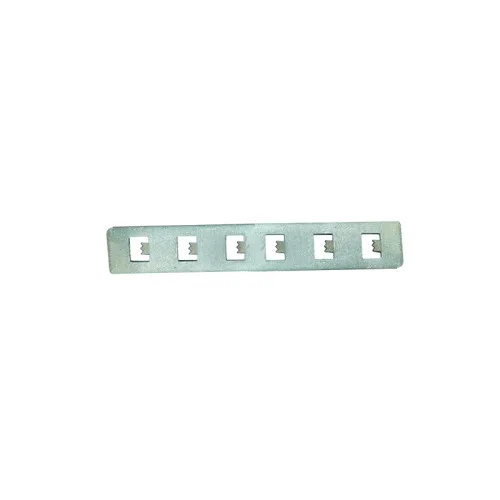

3. Съединители - ако свързвате няколко шини: на всяка връзка съединител и електрически конектор, който пренася тока.

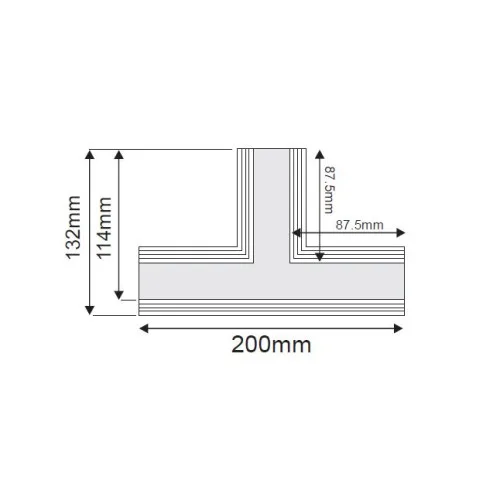

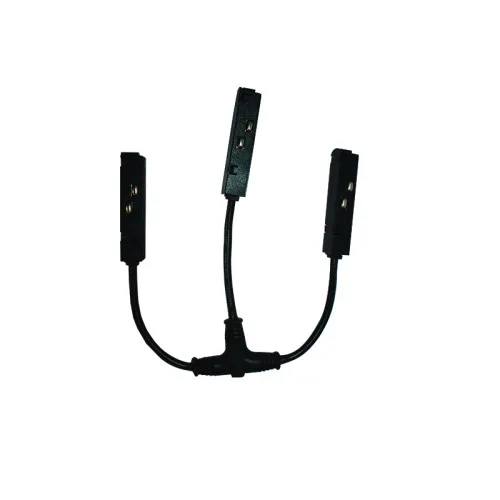

4. Ъгли, Т и кръстати връзки - ако трасето завива: ъглов профил (или Т, или кръстат конектор) плюс съответния електрически конектор.

Съединителите, ъглите, капачките и електрическите конектори за трите вида шини ги има в магазина:

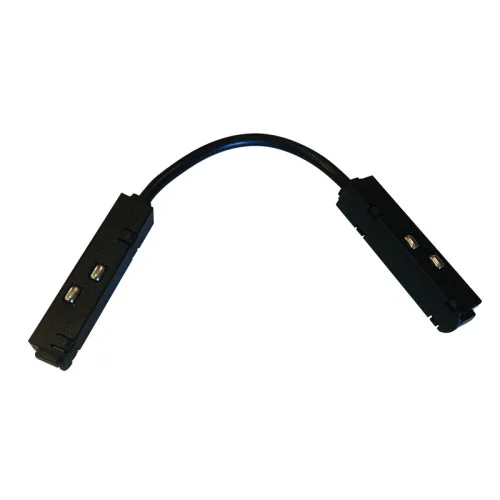

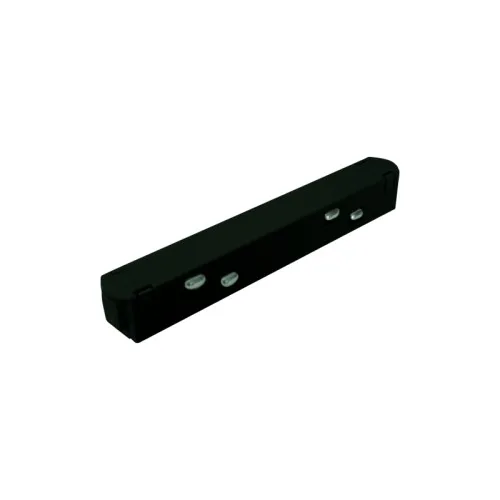

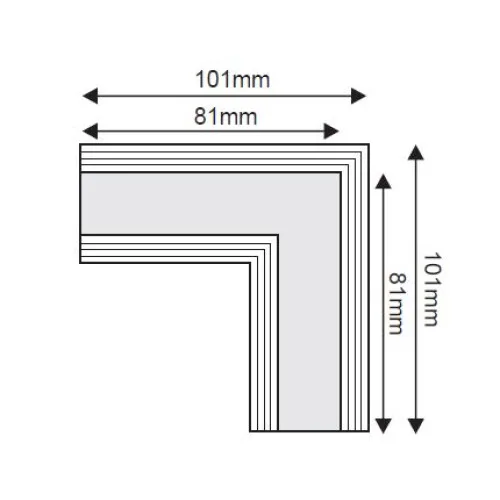

Magnetic MCMT – ACA Lighting механичен съединител (монтажна планка) за магнитна шина за вграждане trimless в матиран хром1,49 €По заявкаВиж продуктаMagnetic MSCB – ACA Lighting електрически конектор за права връзка за магнитна шина 48V в черен4,99 €По заявкаВиж продуктаMagnetic MCCB – ACA Lighting електрически ъглов конектор с кабел за магнитна шина 48V в черен6,99 €По заявкаВиж продуктаMagnetic MT90B – ACA Lighting ъглов конектор 90° таван-таван за магнитна шина за вграждане trimless в черен9,99 €По заявкаВиж продуктаMagnetic MTTB – ACA Lighting Т-конектор за магнитна шина за вграждане trimless в черен17,99 €По заявкаВиж продуктаMagnetic MTCB – ACA Lighting електрически конектор за Т-връзка за магнитна шина 48V в черен16,99 €По заявкаВиж продуктаMagnetic MTECB – ACA Lighting крайни капачки (2 бр.) за магнитна шина за вграждане trimless в черен1,49 €По заявкаВиж продукта

Как се смята захранването

Производителят ACA Lighting изисква захранването да се натоварва най-много до 80%. Съберете ватовете на всички модули на шината и разделете на 0,8 - това е минималната мощност на захранването.

Пример: два спота HUBE по 12 W, линеен LUCCA 20 W, MEYE 24 W и EDNA 20 W правят 88 W. 88 ÷ 0,8 = 110 W, значи захранване поне 120 W. Ако мислите да добавяте модули по-късно, вземете по-голямо.

Правилата от практиката за всички 48V системи:

• При дълги трасета (над 8-10 m или около 200 W) сложете второ захранване или захранвайте шината от средата.
• Две захранвания никога не се свързват към една и съща непрекъсната шина - всяка верига е отделна.
• Ако захранването е далеч от шината, кабелът да е поне 1,5 mm2, иначе модулите в края светят по-слабо.
• Решете предварително дали светлината ще се димира (TRIAC, DALI или безжично) - захранването и модулите трябва да пасват на начина на управление.

Монтаж: вградена шина и открита шина

Монтажът се прави от електротехник при изключено захранване. Последователността при вградена шина в гипскартон:

1. Планирайте трасето и мястото на захранването - оставете отвор за достъп до него.
2. Монтирайте профила към конструкцията преди гипскартона и го нивелирайте с лазер.
3. Гипскартонът се допира до профила; крилата на шината се замазват на няколко тънки пласта с мрежа или лента.
4. Защитната лента в процепа се маха чак след като шпакловката изсъхне, после се боядисва.
5. Поставят се захранването, капачките и модулите.

Точният размер на процепа и дълбочината зависят от линията шина - питайте ни преди да се прави таванът. Откритата шина MS се закрепва директно към тавана с монтажните скоби или се окачва на въжета.

Magnetic MT2MB – ACA Lighting магнитна шина за вграждане в черен38,99 €В наличностВиж продуктаMagne MS2MB – ACA Lighting магнитна шина за открит монтаж в черен35,99 €В наличностВиж продуктаM M100CV48B – ACA Lighting захранващ трансформатор за магнитна шина в черен43,45 €В наличностВиж продуктаDLP240-1H48V-B – ACA драйвер, 240 W, 230V AC, IP20, бял34,20 €В наличностВиж продуктаMagneti MF05MB – ACA Lighting захранване за магнитна шина в черен4,09 €В наличностВиж продукта

Чести грешки

• Смесване на марки или волтажи. Модулите на ACA 48V работят само в шината на ACA 48V. 24V модули или модули от друга марка не стават, дори да изглеждат еднакво.
• Захранване без резерв. Натоварено над 80% се прегрява и угасва.
• Забравени съединители. Без електрическия конектор втората шина, ъгълът или Т-връзката остават без ток.
• Шина точно над главата. Спотовете над мястото за сядане хвърлят сенки и заслепяват. Насочвайте ги към стените, картините и масата.
• Ключ със светодиод. Подсветката на ключа може да кара модулите да мъждукат, когато са изключени.

Безплатна консултация и проект

Ние в AVA Lighting правим безплатна консултация и светлинен проект за магнитни шини: подбираме модулите по стая, смятаме захранването и съставяме пълния списък за поръчка. Обадете се на 0877 259 295 или пишете на info@ava-lighting.com - изпратете ни размерите на стаите или снимки и ще ви предложим решение.
